聯軸器

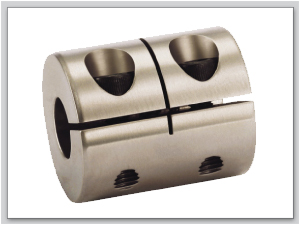

首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GNCG 不鏽鋼剛性夾鉗螺絲系列

特點：

  • 一體化結構，整體採用SUS304不鏽鋼材料
  • 高扭矩，高剛性
  • 剛性型基本上不允許偏心，使用時必須充分進行偏心調整
  • 夾鉗螺絲固定方式

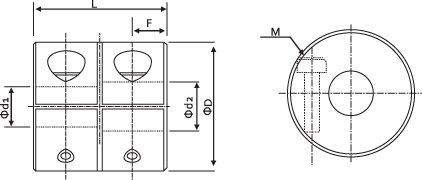

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D L F M 螺絲鎖
緊力矩
(N.M)
GNCG-16 × 16 3,4,5,6,6.35,7,8 16 16 37.5 M2.5 1
GNCG-16 × 24 3,4,5,6,6.35,7,8 16 24 37.5 M2.5 1
GNCG-20 × 20 4,5,6,6.35,7,8,9,9.525,10 20 20 37.5 M2.5 1
GNCG-20 × 30 4,5,6,6.35,7,8,9,9.525,10 20 30 37.5 M2.5 1
GNCG-25 × 25 5,6,6.35,7,8,9,9.525,10,12 25 25 6 M3 1.5
GNCG-25 × 36 5,6,6.35,7,8,9,9.525,10,12 25 36 6 M3 1.5
GNCG-28.5 × 38 6,6.35,7,8,9,9.525,10,11,
12,14		 28.5 38 7.8 M4 2.5
GNCG-32 × 32 6,6.35,7,8,9,9.525,10,12,
12.7,14,15,16		 32 32 7 M4 2.5
GNCG-32 × 41 6,6.35,7,8,9,9.525,10,12,
12.7,14,15,16		 32 41 7.75 M4 2.5
GNCG-40 × 44 8,9,9.525,10,11,12,12.7,
14,15,16,17,18,19,20		 40 44 10.5 M5 7
GNCG-40 × 52 8,9,9.5,10,11,12,12.7,14,
15,16,17,18,19,20		 40 52 10.5 M5 7
GNCG-50 × 55 10,11,12,12.7,14,15,16,
17,18,19,20,22,24,25		 50 55 13 M6 12
GNCG-50 × 66 10,11,12,12.7,14,15,16,
17,18,19,20,22,24,25		 50 66 16 M6 12
GNCG-63 × 71 10,11,12,12.7,14,15,16,
17,18,19,20,22,24,25,28,30,32,35		 63 71 16.5 M6 12
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 慣性矩
（Kg.M2）		 主體
材質		 表面
處理		 重
量
g
GNCG-16 × 16 10 - - - 1000 2.9×10-7 S
U
S
3
0
4
不
鏽
鋼		 拋
光
處
理		 15
GNCG-16 × 24 10 - - - 9400 2.9×10-7 27
GNCG-20 × 20 20 - - - 7500 8.6×10-6 30
GNCG-20 × 30 20 - - - 7500 8.6×10-6 45
GNCG-25 × 25 24 - - - 6000 2.7×10-6 60
GNCG-25 × 36 24 - - - 6000 2.7×10-6 87
GNCG-28.5 × 38 28 - - - 5500 2.5×10-6 105
GNCG-32 × 32 30 - - - 4700 7.1×10-6 120
GNCG-32 × 41 30 - - - 4700 7.1×10-6 180
GNCG-40 × 44 38 - - - 4000 1.45×10-5 360
GNCG-40 × 52 38 - - - 4000 1.45×10-5 450
GNCG-50 × 55 90 - - - 4000 7.0×10-5 720
GNCG-50 × 66 90 - - - 4000 7.0×10-5 840
GNCG-63 × 71 200 - - - 3500 9.0×10-5 960
注： 必須在容許值的範圍內使用該聯軸器
