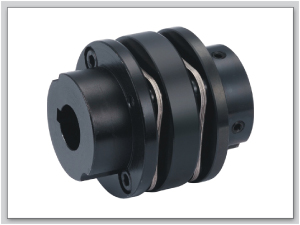

首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GMT S45C鋼 雙階式雙簧片鍵​​槽止付螺絲系列

特點：

  • 扭矩剛性高，能準確控制軸的旋轉，可進行高精度控制
  • 專為伺服，步進馬達設計
  • 帶鍵槽設計，傳遞力矩大
  • 無間隙的軸和軸套連接，適用於正反轉
  • 簧片採用彈簧鋼製成，抗疲勞性特佳
  • 軸套採用S45C鋼材質，止付螺絲固定方式

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D ∅N L LF LP S F M 螺絲鎖
緊力矩
(N.M)
GMT-44×50 6,8,10,12,12.7,14,15,16,
17,18,19,20,22		 44 29.6 50 14.7 10.4 5.1 4.9 M4 1.7
GMT-56×64 12,12.7,14,15,16,17,18,
19,20,22,24		 56 38 64 19.45 12.9 6.1 6.5 M6 7
GMT-68×75 14,15,16,17,18,19,20,22,
24,25,28		 68 46 75 23.55 14.1 6.9 8.0 M8 8.4
GMT-82×98 17,18,19,20,22,24,25,28,
30,32,35		 82 56 98 29.7 21.4 8.6 9.7 M8 8.4
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 軸套
材質		 彈片
材質		 表面
處理		 重
量
g
GMT-44×50 13 0.1 1+ ±0.13 5000 6750 4.2×10-4 S
4
5
C
鋼		 S
U
S
3
0
4
彈
簧
鋼		 染
黑
處
理		 300
GMT-56×64 37 0.1 1+ ±0.36 5000 20000 1.8×10-4 546
GMT-68×75 90 0.1 1+ ±0.4 4500 35000 4.5×10-4 910
GMT-82×98 150 0.1 1+ ±0.5 4000 54000 7.0×10-4 1695
注： 必須在容許值的範圍內使用該聯軸器
