首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GHG 不鏽鋼十字間隔環止付螺絲系列

特點：

  • 主體材質採用進口SUS304不銹鋼
  • 中間間隔環材料採用進口鋁青銅
  • 具有良好的耐磨，耐腐蝕性，剛性更大
  • 滑動設計更有效的補償徑向和角向偏差
  • 可拆式設計，便於安裝
  • 帶鍵槽設計，止付螺絲固定方式

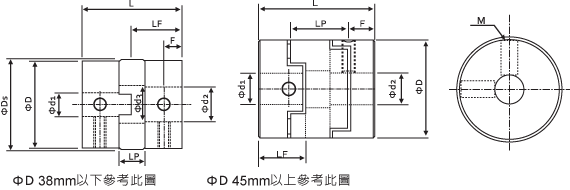

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D ∅Ds L LF LP F M 螺絲鎖
緊力矩
(N.M)
GHG-12×14.4 4,5,6,6.35 12 12 14.4 7.2 4 2.5 M3 1
GHG-14.5×16.2 4,5,6,6.35 14.5 15 16.2 8.1 5.4 3 M3 1
GHG-16.8×19.7 5,6,6.35,7,8 16.8 17.5 19.7 9.8 6.3 3.2 M4 1
GHG-20×21.3 5,6,6.35,7,8 20 21 21.3 10.6 7.3 3.2 M4 1
GHG-26×25.5 5,6,6.35,8,9,9.525,10,11,12 26 27 25.5 12.7 7.5 3.8 M4 1.5
GHG-30×32.8 5,6,6.35,8,9,9.525,10,11,12 30 31 32.8 16.8 8.8 5.8 M4 1.5
GHG-34×34.5 5,6,6.35,8,9,9.525,10,11,12,
12.7,14,15,16		 34 35 34.5 17.2 8.5 5.8 M5 2.5
GHG-38×39.7 5,6,6.35,8,9,9.525,10,11,12,
12.7,14,15,16		 38 39 39.7 19.8 9.7 7.0 M5 2.5
GHG-45×43.6 8,9,10,11,12,12.7,14,15,16,
17,18,19,20,22		 45   43.6 21.8 13.6 7.5 M5 7
GHG-55×49.4 10,11,12.7,14,15,16,17,18,
19,20,22,24,25		 55   49.4 24.7 15.4 8.5 M6 12
GHG-70×57 12,14,15,16,17,18,19,20,22,
24,25,28,30,32,35		 70   57 28.5 17 11 M8 20
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 軸套
材質		 調整
環
材質		 表面
處理		 重
量
g
GHG-12×14.4 2.5 0.3 0.6 ±0.1 9000 250 2.0×10-7 進
口
S
U
S
3
0
4
不
鏽
鋼		 進
口
鋁
青
銅		 拋
光
處
理		 8.5
GHG-14.5×16.2 3.0 0.5 0.6 ±0.1 7000 800 4.5×10-7 15
GHG-16.8×19.7 5.0 0.5 0.6 ±0.1 6500 900 1.0×10-6 25
GHG-20×21.3 7.0 0.5 0.6 ±0.1 5000 2000 2.25×10-6 37
GHG-26×25.5 10 0.8 0.6 ±0.2 5000 3500 7.5×10-6 79
GHG-30×32.8 24 1 0.6 ±0.2 5000 5000 2.5×10-5 122
GHG-34×34.5 32 1 0.6 ±0.2 3500 5000 4.0×10-5 180
GHG-38×39.7 50 1 0.6 ±0.3 3500 10000 5.2×10-5 260
GHG-45×43.6 60 1 0.2 ±0.3 9000 65000 1.7×10-4 400
GHG-55×49.4 90 1.2 0.2 ±0.5 9000 90000 3.3×10-4 750
GHG-70×57 160 1.6 0.2 ±0.6 9000 170000 1.1×10-3 1300
注： 必須在容許值的範圍內使用該聯軸器
