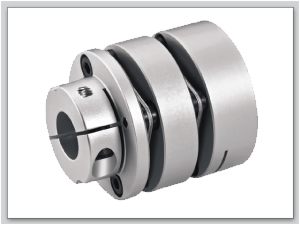

首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GLTS 鋁合金單階式雙簧片夾鉗螺絲系列

特點：

  • 扭矩剛性高，能準確控制軸的旋轉，可進行高精度控制
  • 專為伺服，步進馬達設計
  • 無間隙的軸和軸套連接，適用於正反轉
  • 低慣量，適用於高速運轉
  • 簧片採用彈簧鋼製成，抗疲勞性特佳
  • 夾鉗螺絲固定方式

外型尺寸（單位：mm）
常用d1軸徑 常用d2軸徑 D ∅N L LF1 LF S LP d3 M 螺絲鎖
緊力矩
(N.M)
最小 最大 最小 最大
GLTS-34×42.9 5 12 5 15 34 21.6 42.9 12.15 14.25 3.5 9.5 Φ16 M3 1.5
GLTS-39×50.2 6 15 6 19 39 25 50.2 15.15 14.9 4.5 11.15 Φ19 M4 2.5
GLTS-44×50.2 6 18 6 22 44 29.6 50.2 15.15 14.9 4.5 11.15 Φ22.5 M4 2.5
GLTS-56×64.1 8 24 8 32 56 38 64.1 19.90 19.75 5.5 13.45 Φ32.5 M5 7
GLTS-68×75.6 10 30 10 38 68 46 75.6 24 23.35 6.3 15.65 Φ38.3 M6 12
GLTS-82×98.1 16 38 16 45 82 56 98.1 30.15 30 8 21.95 Φ45 M8 20
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 軸套
材質		 彈片
材質		 表面
處理		 重
量
g
GLTS-34×42.9 3 0.02 1 ±0.20 10000 2000 6.01×10-5 高
強
度
鋁
合
金		 S
U
S
3
0
4
彈
簧
鋼		 陽
極
氧
化
處
理		 57
GLTS-39×50.2 6 0.02 1 ±0.25 10000 4500 1.49×10-5 103
GLTS-44×50.2 9 0.02 1 ±0.30 10000 5200 2.25×10-5 124
GLTS-56×64.1 25 0.02 1 ±0.40 10000 11000 7.23×10-5 269
GLTS-68×75.6 60 0.02 1 ±0.45 10000 19000 2.02×10-4 471
GLTS-82×98.1 100 0.02 1 ±0.55 10000 22000 5.95×10-4 375
注： 必須在容許值的範圍內使用該聯軸器
