首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >G I 鋁合金平行線止付螺絲系列

特點：

  • 一體化結構，整體採用高強度鋁合金材料
  • 彈性作用補償徑向，角向，軸向偏差
  • 無間隙的軸和軸套連接，適用於正反轉
  • 專為譯碼器以及小型馬達設計
  • 止付螺絲固定方式

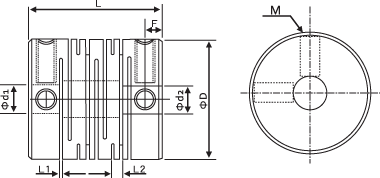

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D L L1 L2 F M 螺絲鎖
緊力矩
(N.M)
GI-12×18.5 2,3,4,5,6,6.35 12 18.5 0.55 1.2 2.5 M3 0.7
GI-16×16 3,4,5,6,6.35,7,8 16 16 0.55 1.4 3.6 M3 0.7
GI-16×23 3,4,5,6,6.35,7,8 16 23 0.55 1.4 3.6 M3 0.7
GI-17.5×23 4,5,6,6.35,7,8 17.5 23 0.55 1.4 3.6 M3 0.7
GI-20×20 4,5,6,6.35,7,8,10 20 20 0.55 1.5 3.6 M4 1.7
GI-20×26 4,5,6,6.35,7,8,10 20 26 0.55 1.5 3.6 M4 1.7
GI-25×25 4,5,6,6.35,7,8,9,9.525,10,11,12,
12.5,12.7		 25 25 0.6 1.7 3.6 M4 1.7
GI-25×31 5,6,6.35,8,9,9.525,10,11,12,
12.5,12.7		 25 31 0.6 1.8 4.3 M4 1.7
GI-28.5×38 6,6.35,8,9,9.525,10,11,12,14,
15,16		 28.5 38 0.8 2.1 4.5 M5 4
GI-32×32 8,9,9.525,10,11,12,12.7,14,15,
16,17,18		 32 32 0.8 2.3 6 M5 4
GI-32×41 8,9,9.525,10,11,12,12.7,14,15,
16,17,18		 32 41 0.8 2.3 6 M5 4
GI-40×50 8,10,11,12,12.7,14,15,16,17,18,
19,20,22,24		 40 50 0.8 2.7 7 M5 8.4
GI-40×56 8,10,11,12,12.7,14,15,16,17,18,
19,20,22,24		 40 56 0.8 2.7 10 M6 8.4
GI-42×56 8,10,11,12,12.7,14,15,16,17,18,
19,20,22,24,25		 42 56 0.8 2.7 12 M6 8.4
GI-50×50 12,12.7,14,15,16,17,18,19,20,22,
24,25,28,30		 50 50 0.8 2.9 7 M8 10.5
GI-50×71 12,12.7,14,15,16,17,18,19,20,22,
24,25,28,30		 50 71 0.8 3.3 8.5 M8 10.5
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 主體
材質		 表面
處理		 重
量
g
GI-12×18.5 0.3 0.1 2 ±0.2 32000 45 8.3×10-8 高
強
度
鋁
合
金		 陽
極
氧
化
處
理		 3.7
GI-16×16 0.5 0.1 2 ±0.2 24000 80 3.3×10-7 6
GI-16×23 0.5 0.1 2 ±0.2 24000 80 3.3×10-7 8.1
GI-17.5×23 0.8 0.15 2 ±0.2 24000 80 3.3×10-7 10
GI-20×20 1 0.15 2 ±0.2 19000 170 9.0×10-7 12
GI-20×26 1 0.15 2 ±0.2 19000 170 9.0×10-7 15
GI-25×25 2 0.15 2 ±0.2 15000 350 2.2×10-6 23
GI-25×31 2 0.15 2 ±0.2 15000 380 2.6×10-6 27
GI-28.5×38 3 0.15 2 ±0.2 13000 400 4.3×10-6 46
GI-32×32 4 0.15 2 ±0.2 12000 480 8.0×10--6 50
GI-32×41 4 0.2 2 ±0.2 12000 500 9.6×10-6 60
GI-40×50 8 0.2 2 ±0.2 9600 600 3.2×10-5 110
GI-40×56 8 0.2 2 ±0.2 9400 345 3.1×10-5 135
GI-42×56 8.5 0.2 2 ±0.2 9000 300 3.1×10-5 165
GI-50×50 20 0.2 2 ±0.2 8000 600 6.8×10-5 220
GI-50×71 20 0.2 2 ±0.2 7600 1385 8.0×10-5 322
注： 必須在容許值的範圍內使用該聯軸器
