首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GFC 鋁合金梅花型夾鉗螺絲系列

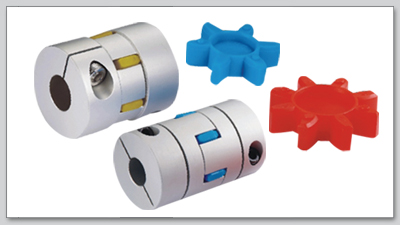

特點：

  • 零回轉間隙，適用於正反轉
  • 膠體採用聚氨脂製成，有良好的耐磨性
  • 耐油性和電氣絕緣性，中間彈性體可吸收振動
  • 補償徑向，角向和軸向偏差
  • 可拆式設計，便於安裝
  • 夾鉗螺絲固定方式

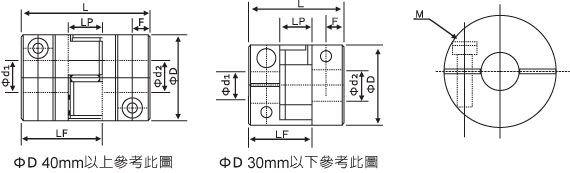

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D L LF LP F M 螺絲鎖
緊力矩
(N.M)
GFC-14×22 3,4,5,6,6.35 14 22 14.3 6.6 5.0 M2.5 1.0
GFC-20×25 3,4,5,6,6.35,7,8,9,9.525,10 20 25 16.7 8.6 5.9 M3 1.5
GFC-20×30 3,4,5,6,6.35,7,8,9,9.525,10 20 30 19.25 8.6 5.9 M3 1.5
GFC-25×30 4,5,6,6.35,7,8,9,9.525,10,11,12 25 30 20.82 11.6 8.5 M4 2.5
GFC-25×34 4,5,6,6.35,7,8,9,9.525,10,11,12 25 34 22.82 11.6 8.5 M4 2.5
GFC-30×35 5,6,6.35,7,8,9,10,11,12,12.7,
14,15,16		 30 35 23 11.5 10 M4 2.5
GFC-30×40 5,6,6.35,7,8,9,10,11,12,12.7,
14,15,16		 30 40 25 11.5 10 M4 2.5
GFC-40×50 6,8,9,10,11,12,12.7,14,15,
16,17,18,19,20,22,24		 40 50 32.1 14.5 14 M5 7
GFC-40×55 6,8,9,10,11,12,12.7,14,15,16,
17,18,19,20,22,24		 40 55 34.5 14.5 14 M5 7
GFC-40×66 6,8,9,10,11,12,12.7,14,15,16,
17,18,19,20,22,24		 40 66 40 14.5 14 M5 7
GFC-55×49 10,11,12,12.7,14,15,16,17,18,
19,20,22,24,25,28,30,32		 55 49 32 16.1 13.5 M6 12
GFC-55×78 8,10,12,12.7,14,15,16,17,18,
19,20,22,24,25,28,30,32		 55 78 46.4 16.1 19 M6 12
GFC-65×80 14,15,16,17,18,19,20,22,24,
25,28,30,32,35,38,40		 65 80 48.5 17.3 14 M8 20
GFC-65×90 14,15,16,17,18,19,20,22,24,
25,28,30,32,35,38,40		 65 90 53.5 17.3 22.5 M8 20
GFC-80×114 19,20,22,24,25,28,30,32,35,
38,40,42,45		 80 114 68 22.5 16 M8 20
GFC-95×126 19,20,22,24,25,28,30,32,35,
38,40,42,45,50,55		 95 126 74.5 24 18 M10 30
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 軸套
材質		 彈性
體
材質		 表面
處理		 重
量
g
GFC-14x22 5.0 0.1 1 ±0.2 10000 50 1.0x10-6 高
強
度
鋁
合
金		 德
國
進
口
聚
氨
脂		 陽
極
氧
化
處
理		 10
GFC-20x25 5.0 0.1 1 ±0.2 10000 50 1.0x10-6 15
GFC-20x30 5.0 0.1 1 ±0.2 10000 53 1.1x10-6 19
GFC-25x30 10 0.1 1 ±0.2 10000 90 5.2x10-6 33
GFC-25×34 10 0.1 1 ±0.2 10000 90 5.2x10-6 42
GFC-30×35 12.5 0.1 1 ±0.2 10000 123 6.2x10-6 50
GFC-30×40 12.5 0.1 1 ±0.2 10000 123 6.2x10-6 60
GFC-40×50 17 0.1 1 ±0.2 8000 1100 3.8x10-5 115
GFC-40×55 17 0.1 1 ±0.2 8000 1100 3.8x10-5 127
GFC-40×66 17 0.1 1 ±0.2 7000 1140 3.9x10-5 154
GFC-55×49 45 0.1 1 ±0.2 6500 2350 1.6x10-3 241
GFC-55×78 45 0.1 1 ±0.2 6000 2500 1.6x10-3 341
GFC-65×80 108 0.1 1 ±0.2 5500 4500 3.8x10-3 433
GFC-65×90 108 0.1 1 ±0.2 5000 4800 3.8x10-3 583
GFC-80×114 145 0.1 1 ±0.2 4500 5000 1.8x10-3 1000
GFC-95×126 250 0.1 1 ±0.2 4000 5000 2.0x10-3 1650
注： 必須在容許值的範圍內使用該聯軸器
