首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GIC 鋁合金平行線夾鉗螺絲系列

特點：

  • 一體化結構，整體採用高強度鋁合金材料
  • 彈性作用補償徑向，角向，軸向偏差
  • 無間隙的軸和軸套連接，適用於正反轉
  • 專為譯碼器以及步進馬達設計
  • 夾鉗螺絲固定方式

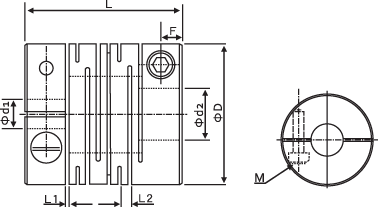

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D L L1 L2 F M 螺絲鎖
緊力矩
(N.M)
GIC-12×18.5 2,3,4,5,6 12 18.5 0.55 1.3 2.5 M2.5 1
GIC-16×16 3,4,5,6,6.35 16 16 0.55 1.4 3.18 M2.5 1
GIC-16×23 3,4,5,6,6.35 16 23 0.55 1.4 3.18 M2.5 1
GIC-19×23 3,4,5,6,6.35,7,8 19 23 0.55 1.4 3.18 M2.5 1
GIC-20×20 4,5,6,6.35,7,8,10 20 20 0.55 1.5 3.75 M2.5 1
GIC-20×26 4,5,6,6.35,7,8,10 20 26 0.55 1.5 3.75 M3 1.5
GIC-25×25 5,6,6.35,7,8,9,9.525,10,11,12 25 25 0.6 1.7 4.84 M3 1.5
GIC-25×31 5,6,6.35,7,8,9,9.525,10,11,12 25 31 0.6 1.8 4.46 M3 1.5
GIC-28.5×38 6,6.35,8,9,9.525,10,11,12,
12.7,14		 28.5 38 0.8 2.1 5.62 M4 2.5
GIC-32×32 8,9,9.525,10,11,12,12.7,14,
15,16		 32 32 0.8 2.3 6.07 M4 2.5
GIC-32×41 8,9,9.525,10,11,12,12.7,14,
15,16		 32 41 0.8 2.3 6.02 M4 2.5
GIC-38×41 8,9,9.525,10,11,12,14,15,16,
17,18,19		 38 41 0.8 2.7 5.32 M5 7
GIC-40×50 8,9,9.525,10,11,12,14,15,16,
17,18,19,20		 40 50 0.8 2.7 6.2 M5 7
GIC-40×56 8,10,11,12,12.7,14,15,16,17,
18,19,20		 40 56 0.8 2.7 8.5 M5 7
GIC-42×50 10,11,12,12.7,14,15,16,17,18,
19,20,22,24		 42 50 0.8 2.7 6.2 M5 7
GIC-50×50 10,12,12.7,14,15,16,17,18,19,
20,22,24,25,28		 50 50 0.8 2.9 7.22 M6 12
GIC-50×71 10,12,12.7,14,15,16,17,18,19,
20,22,24,25,28		 50 71 0.8 3.3 8.5 M6 12
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 主體
材質		 表面
處理		 重
量
g
GIC-12×18.5 0.5 0.1 2 ±0.2 11000 60 7.6×10-8 高
強
度
鋁
合
金		 陽
極
氧
化
處
理		 4.8
GIC-16×16 0.5 0.1 2 ±0.2 10000 80 2.4×10-7 8
GIC-16×23 0.5 0.1 2 ±0.2 9500 80 3.4×10-7 9.3
GIC-19×23 1 0.1 2 ±0.2 9500 80 3.4×10-7 13
GIC-20×20 1 0.1 2 ±0.2 10000 170 8.1×10-7 14
GIC-20×26 1 0.1 2 ±0.2 7600 170 9.1×10-6 16.5
GIC-25×25 2 0.15 2 ±0.2 6100 780 2.3×10-6 26
GIC-25×31 2 0.15 2 ±0.2 6100 380 2.6×10-6 29
GIC-28.5×38 3 0.15 2 ±0.2 5500 400 4.5×10-6 51
GIC-32×32 4 0.15 2 ±0.2 5000 1100 8.1×10--6 56
GIC-32×41 4 0.15 2 ±0.2 500 500 9.7×10-6 65
GIC-38×41 6.5 0.2 2 ±0.2 650 650 3.0×10-5 107
GIC-40×50 6.5 0.2 2 ±0.2 600 650 3.0×10-5 135
GIC-40×56 8 0.2 2 ±0.2 800 800 3.3×10-5 142
GIC-42×50 8.5 0.2 2 ±0.2 800 850 3.3×10-5 135
GIC-50×50 20 0.2 2 ±0.2 1000 1000 9.0×10-5 220
GIC-50×71 20 0.2 2 ±0.2 1000 1000 9.0×10-5 330
注： 必須在容許值的範圍內使用該聯軸器
