首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GFT S45C鋼 高剛性梅花型鍵槽止付螺絲系列

特點：

  • 軸套採用S45C鋼製成
  • 產品表面染黑處理
  • 結構簡單，高剛性、慣量低
  • 安裝容易，橡膠彈性體
  • 對心容易，帶鍵槽設計
  • 適用于普通小功率馬達，步進馬達

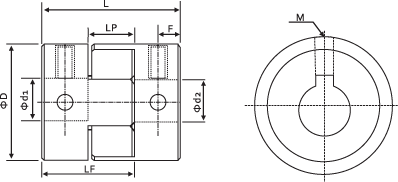

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D L LF LP M 螺絲鎖
緊力矩
(N.M)
GFT035-16x22 3,4,5,6,6.35,7,8 16 22 7.25 7.5 M3 0.7
GFT050-27x44 5,6,7,8,9,10,11,12,12.7,14,15,
16,17,18,19		 27 44 15.5 13 M4 1.7
GFT070-35x50 8,10,11,12,12.7,14,15,16,17,18,
19,20,22		 35 50 18.5 13 M5 4
GFT075-45x55 8,10,11,12,12.7,14,15,16,17,18,
19,20,22,24,25		 45 55 21 13 M5 4
GFT090-55x55 10,12,12.7,14,15,16,17,18,19,20,
22,24,25,28,30,32		 55 55 21 13 M5 4
GFT095-55x61 10,12,12.7,14,15,16,17,18,19,20,
22,24,25,28,30,32		 55 61 24 13 M5 4
GFT100-66x88 12,12.7,14,15,16,17,18,19,20,22,
24,25,28,30,32,35,38		 66 88 35 18 M8 10.5
GFT110-85x110 16,17,18,19,20,22,24,25,28,30,32,
35,38,40,42,45		 85 110 44 22 M10 20
技術參數
額定
扭矩
（N.M）*		 最大
扭矩
（N.M）*		 最高
轉速
rpm		 慣性矩
（Kg.M2）		 容許徑
向偏差
（mm）*		 容許角
向偏差
（°）*		 容許軸
向偏差
（mm）*		 重
量
g
GFT035-16x22 2.5 5.5 16000 0.38x10-6 0.1 0.5 ±0.3 10
GFT050-27x44 7.5 15 12000 5.1x10-6 0.2 1.0 ±0.5 60
GFT070-35x50 8 16 9000 1.78x10-5 0.2 1.0 ±0.5 120
GFT075-45x55 12.5 25 7000 5.35x10-5 0.2 1.0 ±0.5 210
GFT090-55x55 22 44 6000 1.14x10-4 0.3 1.0 ±0.5 310
GFT095-55x61 22 44 6000 1.14x10-4 0.3 1.0 ±0.5 358
GFT100-66x88 40 80 5000 4.33x10-4 0.3 1.0 ±0.7 785
GFT110-85x110 75 150 4000 1.43x10-3 0.3 1.0 ±0.7 1560
注： 必須在容許值的範圍內使用該聯軸器
