聯軸器

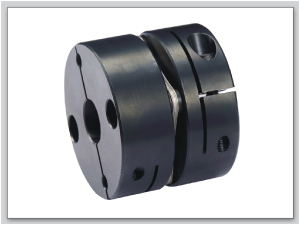

首頁 > 產品介紹 > 聯軸器 > 聯軸器系列產品 >GSG S45C鋼 單簧片夾鉗螺絲系列

特點：

  • 扭矩剛性高，能準確控制軸的旋轉，可進行高精度控制
  • 專為伺服，步進馬達設計
  • 無間隙的軸和軸套連接，適用於正反轉
  • 軸套採用S45C鋼材質，高精度，大扭矩
  • 簧片採用彈簧鋼製成，抗疲勞性特佳
  • 夾鉗螺絲固定方式

外型尺寸（單位：mm）
常用d1,d2,軸徑 ∅D L LF S F M 螺絲鎖
緊力矩
(N.M)
GSG-26×26 4 5,6,6.35,7,8,9,9.525,10,
11,12,12.7		 Φ26 26 11.40 3.2 3.9 M3 1.5
GSG-34×32 6,6.35,7,8,9,9.525,10,11,
12,12.7,14,15		 Φ34 32 13.95 4.1 4.85 M4 2.5
GSG-39×34.5 8,9,9.525,10,11,12,12.7,
14,15,16,17,18,19		 Φ39 34.5 14.7 5.1 4.9 M4 2.5
GSG-44×34.5 8,9,9.525,10,11,12,12.7,
14,15,16,17,18,19,20,22		 Φ44 34.5 14.7 5.1 4.9 M4 2.5
GSG-56×45 12,14,15,16,17,18,19,20,
22,24,25,28,30,32		 Φ56 45 19.45 6.1 6.5 M5 7
GSG-68×54 15,16,17,18,19,20,22,24,
25,28,30,32,35		 Φ68 54 23.55 6.9 8.0 M6 12
GSG-82×68 16,17,18,19,20,22,24,25,
28,30,32,35,38,40		 Φ82 68 29.7 8.6 9.7 M8 20
技術參數
額定
扭矩
（N.M）*		 容許
偏心
（mm）*		 容許
偏角
（°）*		 容許軸
向偏差
（mm）*		 最高
轉速
rpm
 靜態
扭轉
剛度
（N.M/rad）		 慣性矩
（Kg.M2）		 軸套
材質		 彈片
材質		 表面
處理		 重
量
g
GSG-26×26 2.2 0.1 0.5 ±0.7 5000 1462 3.3×10-7 S
4
5
C
鋼		 S
U
S
3
0
4
彈
簧
鋼		 染
黑
處
理		 70
GSG-34×32 4.5 0.1 0.5 ±0.9 5000 5737 12×10-6 137
GSG-39×34.5 9 0.1 0.5 ±0.11 5000 5850 3.3×10-6 202
GSG-44×34.5 13 0.1 0.5 ±0.13 5000 6750 4.2×10-5 247
GSG-56×45 37 0.1 0.5 ±0.18 4700 16770 1.8×10-5 542
GSG-68×54 90 0.1 0.5 ±0.2 4500 30960 2.25×10-4 870
GSG-82×68 150 0.1 0.5 ±0.25 4000 40440 2.7×10-4 1722
注： 必須在容許值的範圍內使用該聯軸器
