支撐座
首頁 > 產品介紹 > 支撐座 > 鎖定螺帽系列

鎖定螺帽系列

Lock Nut
零件詳情
編號 零件名 數量
1 鎖定螺帽 組
2 內六角止付螺絲 2

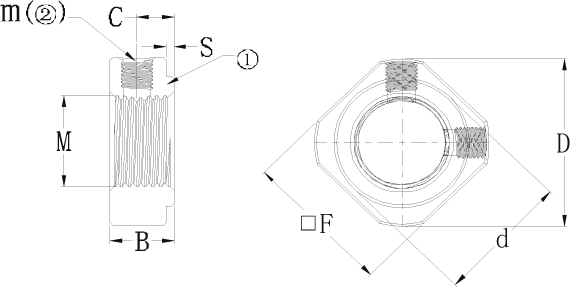

Lock Nut尺寸圖
Lock Nut系列選型參數表
單位Unit：mm
型號
Model No.		 MX螺距
  D d F B C m
細牙螺紋
A-BNR4 M4X0.5 11.5 5 10 5 2.7 M3(帶鎖緊螺絲)
A-BNR5 M5X0.5 13.5 9 11
A-BNR6 M6X0.75 13.5 10 12
A-BNR8 M8X1.0 16 13 14 6.5 4
A-BNR10 M10X1.0 19 15 16 8 5.5 M4(帶鎖緊螺絲)
A-BNR12 M12X1.0 22 17 19
A-BNR15 M15X1.0 25 21 22 8 4.75
A-BNR17 M17X1.0 29 24 13 9
A-BNR20 M20X1.0 35 26 30 11 7
A-BNR25 M25X1.5 43 33 35 15 10 M5(帶鎖緊螺絲)
A-BNR30 M30X1.5 48 39 40 20 14 M6(帶鎖緊螺絲)
A-BNR35 M35X1.5 60 47 50 21
A-BNR40 M40X1.5 62 48 25 18
備註：
  1. M8以下有一個止付鎖點，M10-M40有2個止付鎖點，精度為0.01。
