> 伺服驅動器主電路連接 |
 |

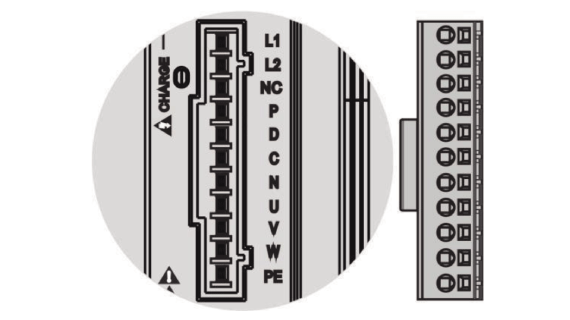

| 主電路端子引腳分佈示意圖 |
 |
| 規格說明 |
| 名稱 |
端子符號 |
詳細說明 |
| 主電路電源輸入端子 |
L1、L2 |
單相 220VAC -15%~+10%，50/60Hz |
| CN |
空端 |
| 制動電阻端子 |
P、D |
使用內部制動電阻時，將 P 與 D 短接 |
| P、D |
使用外部制動電阻時，P 與 D 短接斷開，然後將 外部制動電阻接線分別連接在 P 與 C 之間。P 與 N 禁止連接。 |
| 馬達連接端子 |
U、V、W |
連接到伺服馬達 U、V、W 相。 |
 |
驅動器接地端子，與電源及馬達接地端子連接。 |
|
| 附註：出廠為預設內部制動電阻接法：P 和 D 呈短接狀態。 |
 |
|
