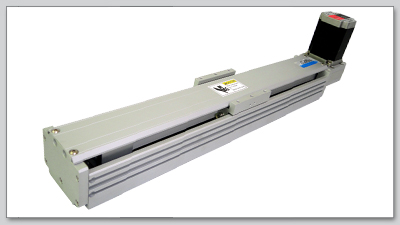

| 首頁>產品介紹>精密定位滑台>半密皮帶式滑台>80型半密輕載皮帶式滑台 |
 |
| CAD檔下載 |
 |
 |
 |
- 滑台訂購型號不包含馬達與驅動器，價格為分開報價。
- 垂直使用時，會有斷電下滑的問題，最好使用有斷電剎車型的馬達。
- 使用力臂型負荷，力臂超出300mm以上，最好另加支撐軸。
- 若為間接傳動，則上列各項荷重，推力等數據，須以80%效率計算。
- 若需搭載其他馬達，請另洽詢。
- 本公司另有不失步步進馬達，可供搭載，請另洽詢。
- 可加掛遊星減速機，以降低導程，加大扭距，並且避免伺服電機振盪。
- 本公司享有規格變更之權力，恕不另行通知。
- 於圖例中，有尺寸標註的部份為規格尺寸，實際產品等同規格尺寸；
其餘未標註的部份乃為參考尺寸，此無標註的參考尺寸不得用來要求視同規格尺寸。
|
|
 |
標準:50～800mm(每50mm－增量)
(其它特殊加長型，請洽詢本公司營業人員) |
| 減速機構 |
皮帶輪，導程80mm |
| 搭配馬達 |
CKM268H-04AH-8 |
400W AC伺服馬達 |
| 驅動器 |
CD-2D44MK |
400W AC伺服驅動器 |
| 輸入電壓 |
DC12-40V |
單相200V |
| 線速度(mm/sec) |
600 |
1200 |
3000 |
| 水平推力(kg) |
8 |
6 |
8 |
| 導 座 |
線性滑軌(42mm單軌) |
| 基 座 |
鋁合金 |
| 重覆定位精度 |
+/- 0.05mm |
最大可搬
質量(kg) |
水平 |
20 |
10 |
20 |
| 垂直 |
6 |
3 |
6 |
|
|
