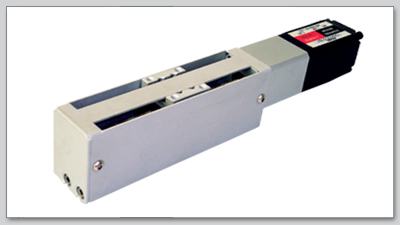

| 首頁>產品介紹>精密定位滑台>半密螺桿式滑台>28型半密輕載螺桿式滑台 |
 |
| CAD檔下載 |
 |
 |
 |
- 滑台訂購型號不包含馬達與驅動器，價格為分開報價。
- 垂直使用時，會有斷電下滑的問題，最好使用有斷電剎車型的馬達。
- 使用力臂型負荷，力臂超出50mm以上，最好另加支撐軸。
- 若為間接傳動，則上列各項荷重，推力等數據，須以80%效率計算。
- 若需搭載其他馬達，請另洽詢。 本公司享有規格變更之權力，恕不另行通知。
- 本公司享有規格變更之權力，恕不另行通知。
- 於圖例中，有尺寸標註的部份為規格尺寸，實際產品等同規格尺寸；
其餘未標註的部份乃為參考尺寸，此無標註的參考尺寸不得用來要求視同規格尺寸。
|
|
 |
標準:15～60mm(每15mm－增量)
(其它特殊加長型，請洽詢本公司營業人員) |
| 減速機構 |
滾珠螺桿，桿徑8mm，導程2mm 轉造C7級 |
| 搭配馬達 |
CKM235-01AH |
| 驅動器 |
CD-2D34M |
| 輸入電壓 |
DC15-40V |
| 線速度(mm/sec) |
15 |
25 |
50 |
| 水平推力(kg) |
5 |
3.5 |
2.5 |
| 導 座 |
不鏽鋼線性滑軌(7mm單軌道) |
| 基 座 |
鋁合金 |
| 重覆定位精度 |
+/- 0.02mm |
最大可搬
質量(kg) |
水平 |
3 |
3 |
2 |
| 垂直 |
1 |
1 |
1 |
|
| 註： |
原馬達座長度32.5，需切馬達軸心；修正馬達長度48.5，不需切馬達軸心。 |
| |
|
|
 |
| 有效行程S |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
135 |
150 |
| 總長度L |
103.5 |
118.5 |
133.5 |
148.5 |
163.5 |
178.5 |
193.5 |
208.5 |
223.5 |
138.5 |
| 螺絲孔N |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| 重量KG |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
1.1 |
1.2 |
1.3 |
1.4 |
|
|
 |
