首頁 > 產品介紹 > 行星減速機 > CPF系列

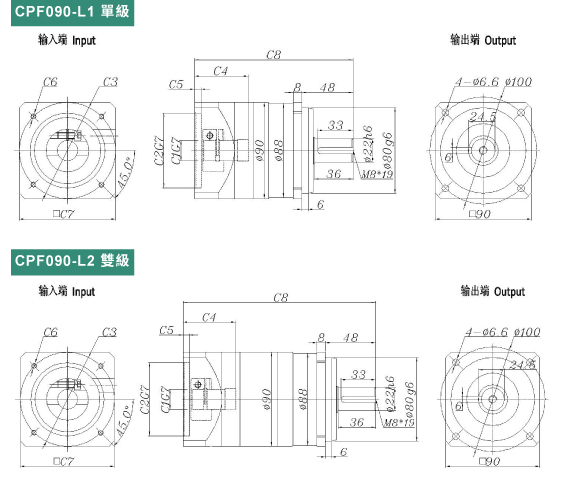

尺寸圖表

適配馬達輸入介面尺寸(左端為輸入尺寸)
適配馬達尺寸 C1 C2 C3 C4 C5 C6 C7 C8
CPF-090-L1 Ø19 Ø70 Ø90 49 5.5 4-M5/4-M6 90 148
Ø19 Ø22 Ø24 Ø110 Ø145 63 13 4-M8 130 167
Ø19 Ø22 Ø95 Ø115 60 7.5 4-M8 130 164
Ø19 Ø22 Ø95 Ø130 60 7.5 4-M8 130 164
Ø14 Ø50 Ø70 47 4.5 4-M4/4-M5 90 148
Ø14 Ø73 Ø69.6 48 4.5 4-M6 90 147
CPF-090-L2 Ø19 Ø70 Ø90 49 5.5 4-M5/4-M6 90 184
Ø14 Ø50 Ø70 47 4.5 4-M6 90 184
Ø14 Ø73 Ø69.6 48 4.5 4-M5/4-M6 90 183
