BMH系列 直流無刷智慧調速馬達驅動器
> BMH-D08R/BMH-D08 |
 |
BMH系列驅動器調速控制 |

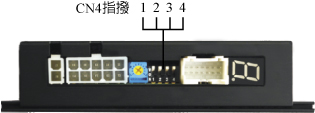

| 透過選擇CN4的1與2兩個指撥開關，對調速控制方式 進行切換。 |
|
| 調速模式 |
指撥1 |
指撥2 |
| 內部調速模式 |
OFF |
OFF |
| 外部調速模式 |
ON |
OFF |
| PWM調速模式 |
OFF |
ON |
| 頻率調速模式 |
ON |
ON |
|
 |
BMH系列內置調速控制 |
| 馬達通電後,可通過驅動器自帶內置調速電位器對馬達進行速度控制。 |
 |
BMH系列外置電位器速度控制 |
| 透過選擇1與2兩個指撥開關，對調速控制方式切換為外部調速模式，即可透過外置電位器進行速度控制。 |
 |
PWM脈寬轉速控制 |
| PWM調速輸入，當設定調速模式為PWM輸入，變更後有效。PWM脈寬1%-98%調節時轉速則會同時改變，脈寬對應轉速参考下圖。 |
 |
脈衝頻率轉速控制 |
| 脈衝頻率調速輸入，當設定調速模式為脈衝頻率輸入(變更後有效)脈衝頻率100HZ-3KHZ進行轉速控制，每變更1Hz則轉速變化1RPM，頻率對應轉速參考下圖。 |
 |

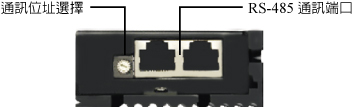

RS485調速控制 |
設置RS485通訊
透過上位機進行操作指令和各種參數的設定、讀取。
無需透過PLC，可直接透過上一級系統統一進行設定、運轉、監控。 |
 |
| |
| |
|
