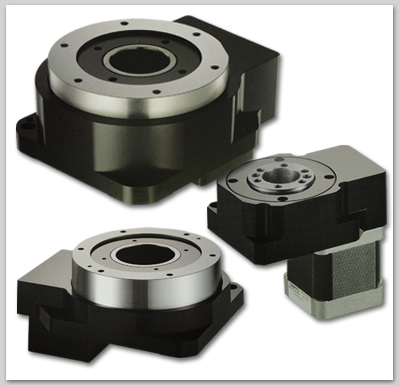

首頁>產品介紹>旋轉平台系列>中空旋轉平台HR
CAD檔下載
  1. 直接連結:旋轉盤面與D.D馬達相同,可與承載物直接鎖固。
  2. 中空結構:配線,配管便利 。
  3. 高定位精度:重覆定位精度 ±5 sec 定位精度 ≦1min。
  4. 減速結構置入:大慣性承載可平穩運轉,定位時間快。
  5. 馬達輕鬆配:可結合各廠牌伺服馬達或步進馬。

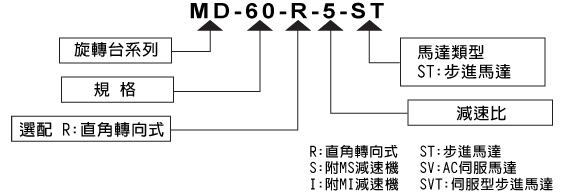

型號 單位 MD60 MD100 MD130 MD200 MD275
容許轉矩 N.m 3.5 10 14 65 65
慣性慣量 kg.m² 2330*10-7 3898*10-6 9216*10-6 85792*10-6 111279*10-6
容許轉速 r/min 200(盤面)
解析度 P/R 依馬達規格
減速比 直結式1:5 直結式1:8 直結式1:10 直結式1:10 直結式1:10
定位精度 Min ≦ 1
重覆定位精度 Sec ±5
旋轉台平行度 µm ±2
旋轉台同心度 Mm 0.01
保護等級 IP 40
重量 kg 1.5 4 7.7 12 16

MD60型:可搭100W伺服馬達。
MD100/130型:可搭200/400W伺服馬達。
MD200/275型:可搭750W伺服馬達。
