> 精密行星減速機 |
 |

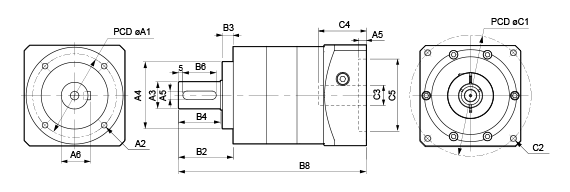

| 外形尺寸圖 Dimensions |
 |
| 規格表 Specifications |
| Model |
60 |
90 |
120 |
150 |
出力端尺寸
OUTPUT END SIZES |
A1 |
P.C.D.固定孔
P.C.D. Lock screw |
52 |
70 |
100 |
145 |
| A2 |
螺絲孔徑
Screw hole dia. |
M5 |
M6 |
M8 |
M12 |
| A3 |
出力軸徑
Output shaft dia. |
16 |
22 |
32 |
40 |
| A4 |
凸圓引導
Flang guide |
40 |
60 |
80 |
130 |
| A5 |
鍵寬
Key width |
5 |
6 |
10 |
12 |
| A6 |
軸含鍵高
Height of shaft with key |
18 |
24.5 |
35 |
43 |
| B2 |
出力軸長(法蘭到軸端)
Output shaft length
(flange to shaft end) |
36 |
51.5 |
65.3 |
92 |
| B3 |
引導厚度
Guide thickness |
7 |
10 |
13 |
15 |
| B4 |
出力軸長
Output shaft length |
28 |
40 |
50 |
74 |
| B6 |
鍵槽長度
Keyway length |
20 |
25 |
40 |
65 |
外型尺寸
DIMENSIONS |
B8 |
本體長度
Body length |
122.2 |
167.2 |
217 |
284.7 |
入力端尺寸
INPUT END SIZES |
C1 |
P.C.D.固定孔
P.C.D. Lock screw |
70 |
90 |
145 |
145 |
| C2 |
螺絲孔徑
Screw hole dia. |
M4 |
M5 |
M8 |
M8 |
| C3 |
入力法蘭
Input flange |
62 |
100 |
120 |
150 |
| C4 |
入力孔深
Input hole depth |
14 |
19 |
24 |
35 |
| C5 |
入力引導
Input guide |
50 |
70 |
110 |
130 |
|
| Unit:mm |
| 注： |
本公司產品不斷研究、發展，上表所示之尺寸力求精準，若有不符請以實物為準，若有特殊尺寸要求，請聯繫本公司。
All specifications, dimensions and design characteristics shown in this catalogue are subject to change without notice. |
|
| |
| |
|
|
